Liebherr Turmdrehkran 357 HC-L 18 Litronic

Baubericht Nr.7:  Wippausleger

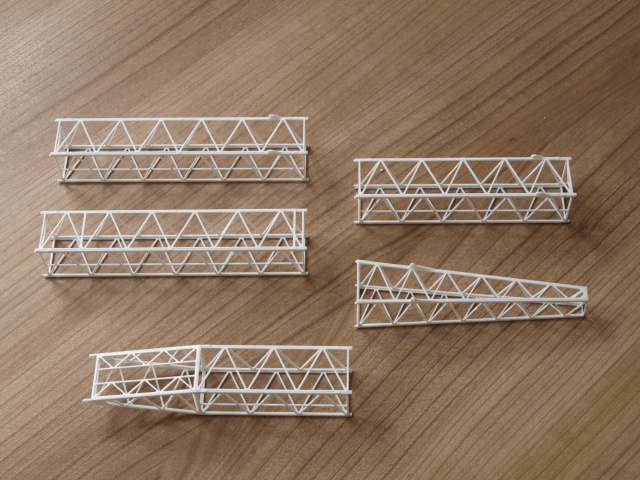

Die Rahmenkonstruktion der jeweiligen Auslegerstücke setzt sich beim 357 HC-L aus je vier Gitterelementen zusammen. Die einzelnen Gitterelemente sind aus Polystyrol Plattenware gefräst. Um eine genaue Positionierung dieser Rahmenbauteile zu gewährleisten, haben diese eine Passung nach dem Nut- und Feder Prinzip.

Aufgrund der modularen Bauweise lassen sich die einzelnen Auslegerstücke passgenau zusammen stecken. Dadurch können am Modell Auslegerlängen in folgenden Konfigurationen nachgestellt werden: 30,0m, 40,0m und 50,0m.

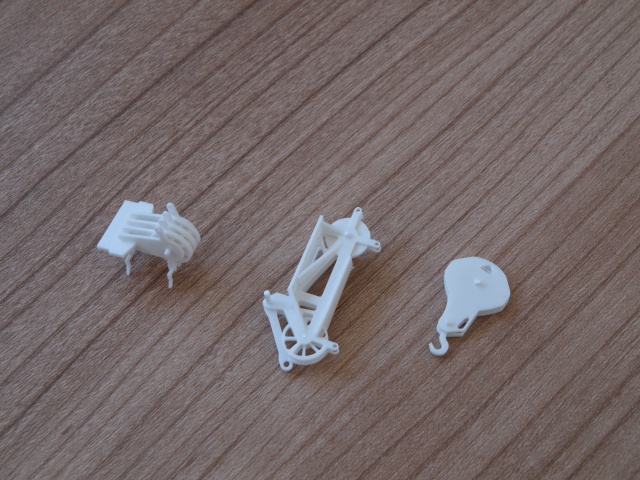

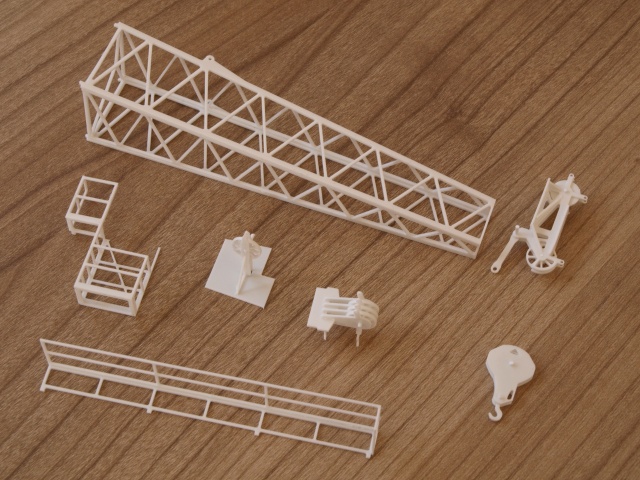

Speziell das Kopfstück mit dem Rollenkopf ist sehr detailliert dargestellt. Hier kommen Speichenseilrollen mit Durchmesser kleiner 7mm zum Einsatz.

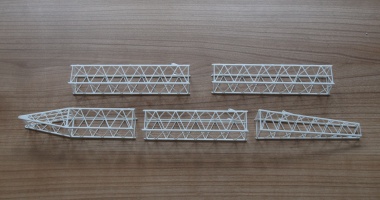

Der Ausleger besteht bei diesem Modell aus folgenden Segmenten:

- Ausleger Anlenkstück (9,70m)

- Ausleger Zwischenstück (8,78m)

- Ausleger Zwischenstück (2x 10,36m)

- Ausleger Kopfstück (10,75m)

Die 50,0m Auslegerkonfiguration ergibt beim Modell eine Wipp-Auslegerlänge von ca. 58cm
