Liebherr Turmdrehkran 154 EC-H 6 Litronic

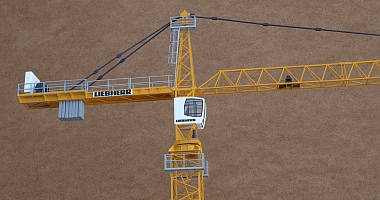

Das Modell des Liebherr Turmdrehkranes 154 EC-H 6 Litronic  ist das zweite TDK Modell im Maßstab 1/87 und besteht ebenfalls komplett aus CNC gefertigten Einzelteilen. Nach dem Flat-Top TDK ist der 154er nun das erste Modell der EC-H Baureihe.

Die Konfiguration des Kranes ist wie folgt:

- Unterwagen 290 HC
- Grundturmstück 290 HC
- Turmstücke 290 HC (8x, 2 Sektionen)
- Drehbühneneinheit mit Kabine
- Turmspitze
- Gegenausleger 13,10m
- Hauptausleger 45,40m (12,00m , 10,00m, 12,00m,  5,00m, 6,40m)

Das fertige Modell besitzt eine Gesamthöhe von ca. 70cm und eine Breite über alles von ca. 71cm.

- Entwicklung: ca. 3 Monate
- Bauzeit: ca. 2 Monate
- Einzelteile: 460 St.
- Fräsdateien: 11 Dateien
- Nettofräszeit: 7h, 19min

Das Modell des TDK 154 EC-H 6 Litronic wurde in folgenden Lackierungen hergestellt:
