Demag AC-700

Das Modell des Demag AC-700 basiert auf Komponenten zweier AC-500 (Conrad). Dazu wurde der Unterwagen um eine 9te Achse verlängert. Auch mussten die Sternabstützungen auf ein breiteres Stützmaß vergrößert werden. Der Oberwagen wurde komplett neu konstruiert und in Scratch-Bauweise aus Polystyrol gefertigt. Der Hauptausleger besteht aus zugeschnittenen und verklebten Teilstücken vom Teleskopmast beider AC-500.

Entwicklung: ca. 3 Monate
Bauzeit: ca. 3 Monate

Das Modell des AC-700 wurde in folgenden Lackierungen hergestellt:

Bauteile:

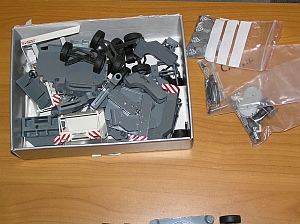

Je zwei komplette Demag AC-500 Modelle dienen als Bauteillager zur Erstellung des AC-700

Unterwagen:

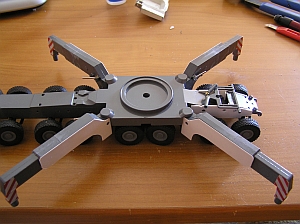

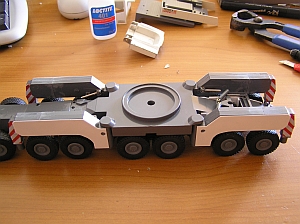

Die 9te Achse wird aus dem Endstück eines AC-500 Unterwagens erstellt. Die Stützen werden ebenfalls verlängert. Zur Erhöhung der Stabilität wird seitlich eine Polystyrolplatte an die Stützen geklebt.

Oberwagen:

Der Oberwagen des 700 Tonners wird in Scratch-Bauweise aus Polystyrol gefertigt. Der Drehkranz allerdings besteht aus Metall und wird aus dem Oberwagen des AC-500 heraus geschnitten.

Der Auslegerarm der Oberwagenkabine kann seitlich ausgefahren werden.

Passprobe des Ballastträgers und am Unterwagen.

Teleskopausleger:

Das Anlenkstück des Teleskopauslegers wird aus exakt zugeschnittenen Abschnitten beider 500 Tonner Auslegersegmente hergestellt. Anschließend werden diese verklebt, verspachtelt und geschliffen.

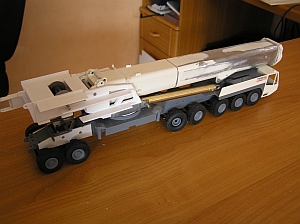

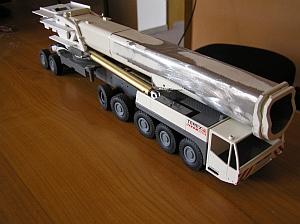

Passprobe des Auslegers mit dem Grundgerät.
