Projekte, CNC Cutted, 1/50

Liebherr Turmdrehkran 1000 EC-B 125 Litronic

Baubericht Nr.3: Unterwagen

Im dritten Baubericht zum Modell des 1000 EC-B geht es um das variable Stützkreuz, bzw. den kompletten Unterwagen des TDKs, welcher speziell für die Montage für Windenergieanlagen konzipiert wurde.

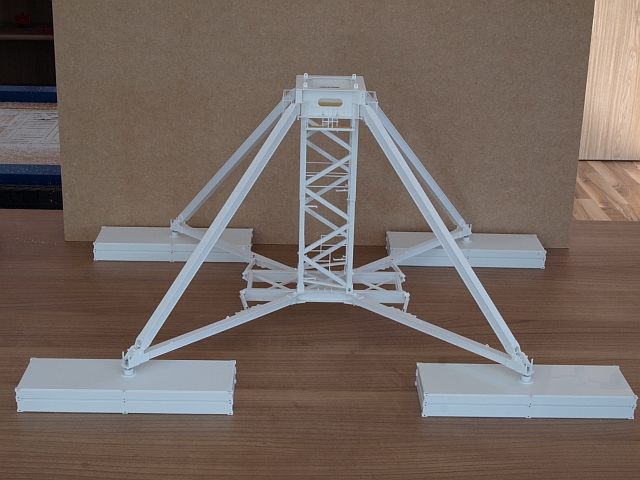

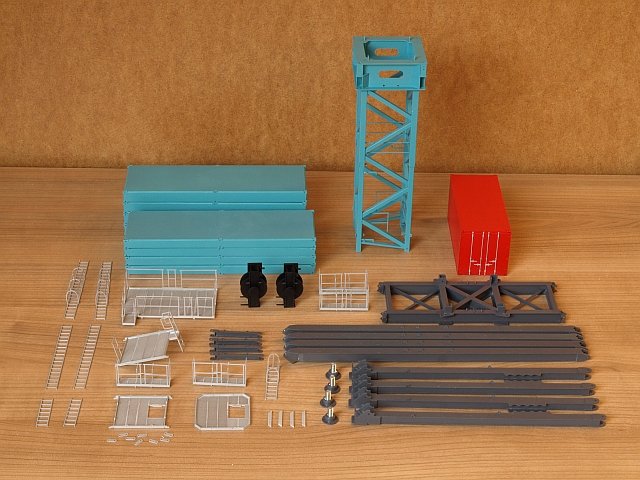

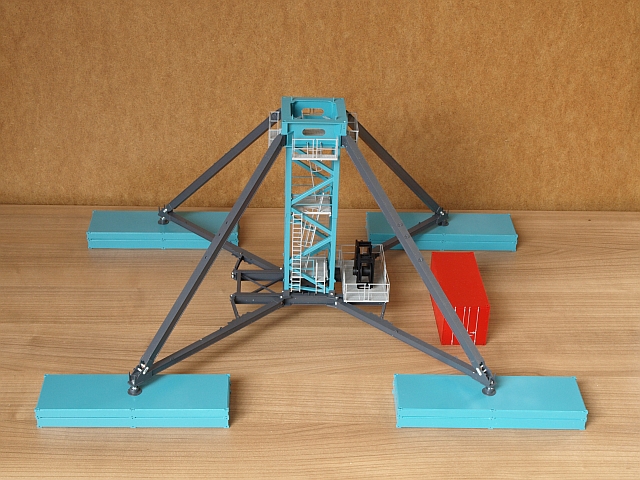

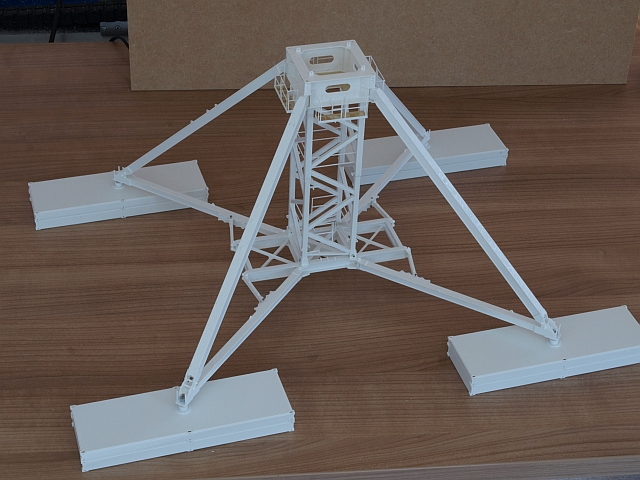

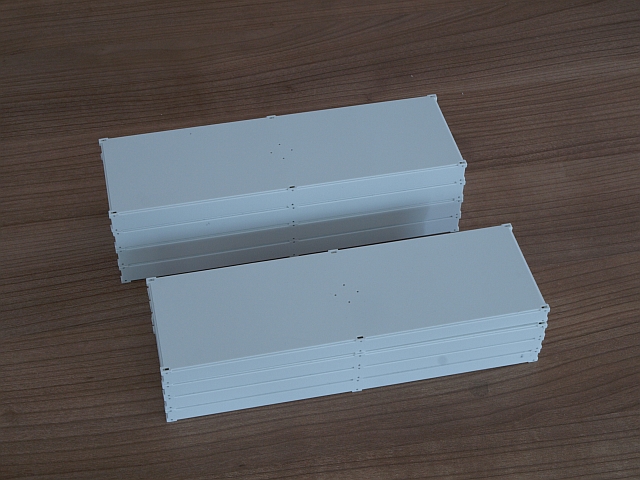

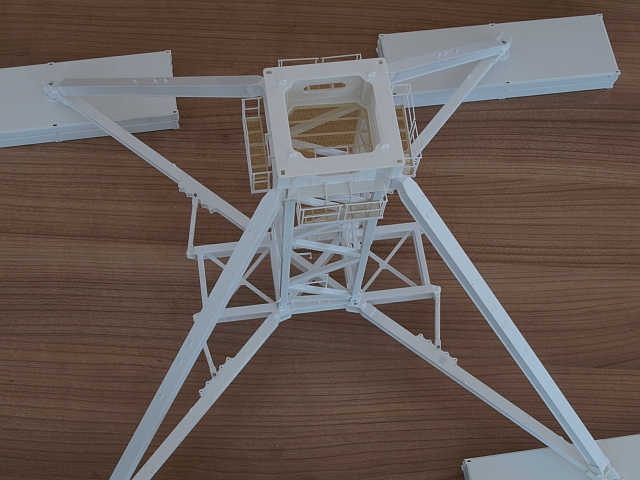

Der Unterwagen besteht aus mehreren Einzelkomponenten: Grundträger mit vier seitlichen Tragholmen, vier Stützholme sowie dem massiven Unterwagen-Turmstück mit aufgesetzter Montageebene. Zum Ballastieren werden 20 Ballastblöcke zu je zwei Seiten auf dem Grundträger gestapelt. Zu guter Letzt wird das Stützkreuz auf insgesamt 8 Lastverteilermatten aus Stahl (doppelt gelegt) platziert. Der komplette Unterwagen ist so konstruiert, dass die vier Stützholme im variablen Winkel (>90 Grad) gespreizt werden können. Dies ermöglicht einen Aufbau des Unterwagens in kurzer Distanz an WEA Betontürmen mit großem Fußdurchmesser.

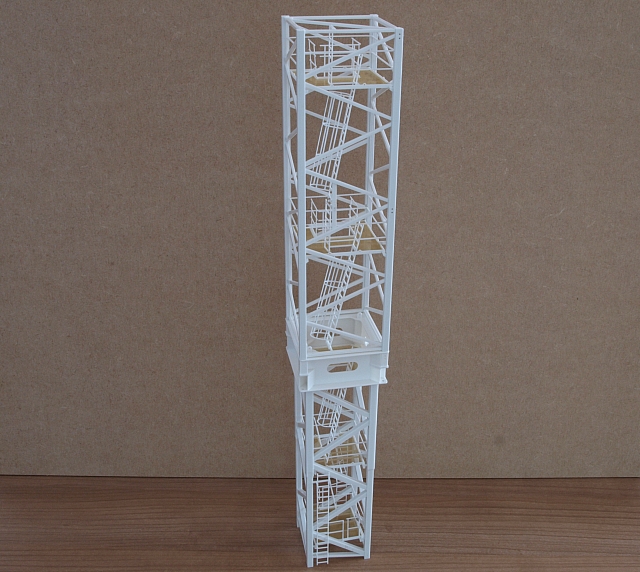

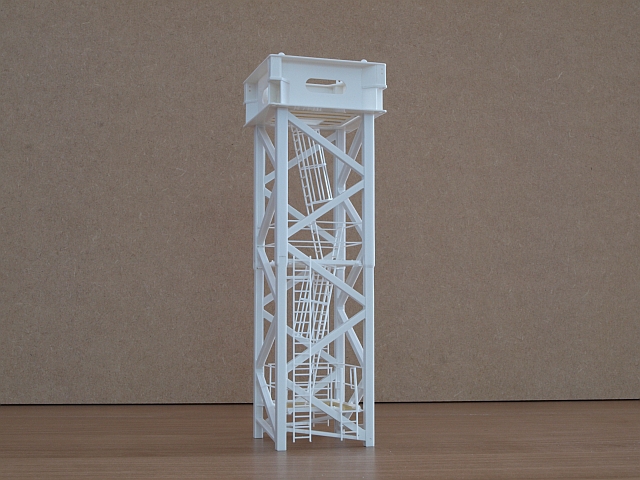

Unterwagen-Turmstück:

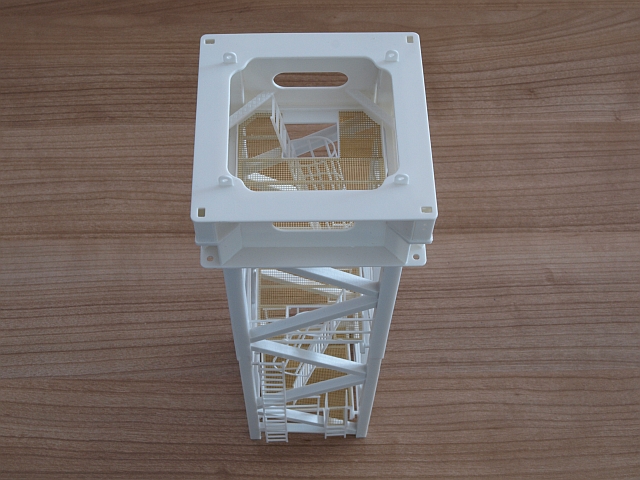

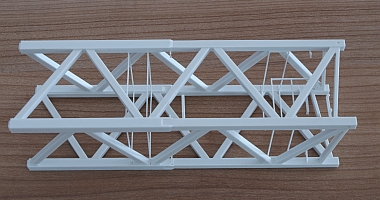

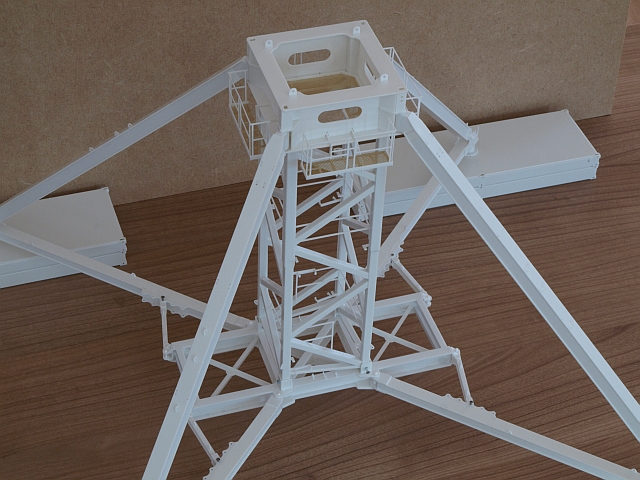

Das massive Unterwagen-Turmstück besteht aus dem unteren Gittermastsegment sowie dem oberen Podest, welches als Montageebene für die Stützholme dient. Alle drei Zwischenpodeste sind mit Lochblech bestückt, diese können neben den Leitern nach dem Lackieren modular eingebaut werden.

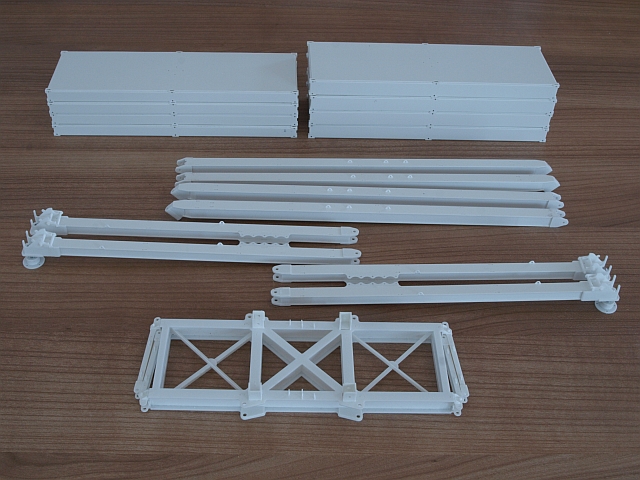

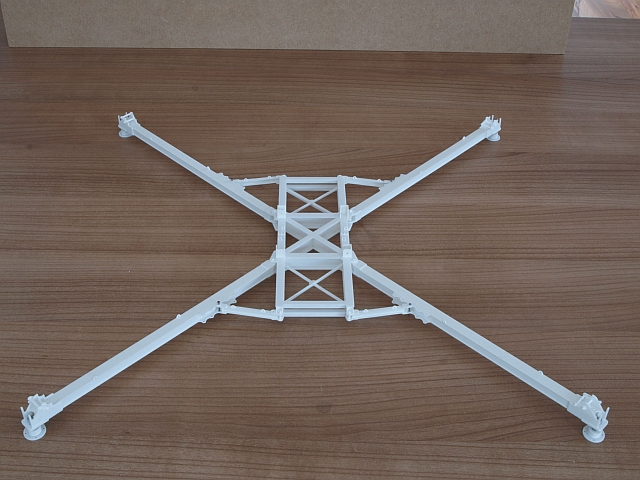

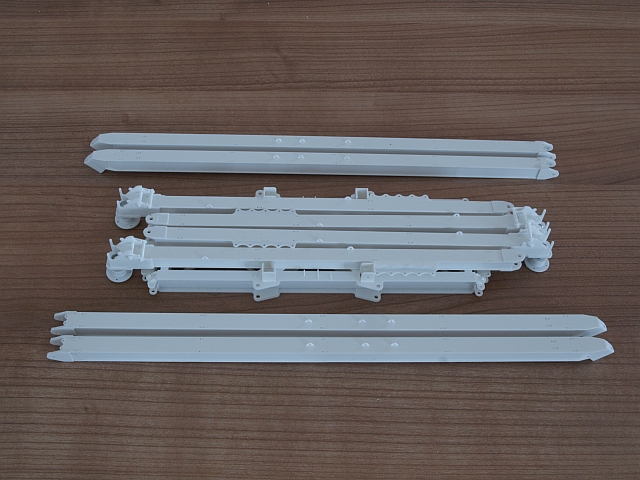

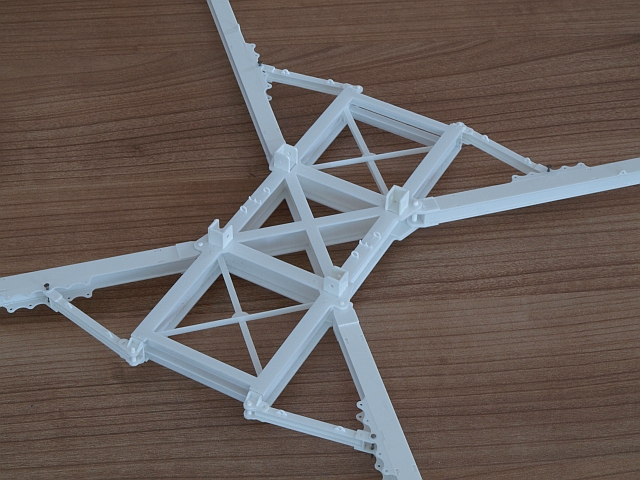

Grundträger, Tragholme und Stützholme:

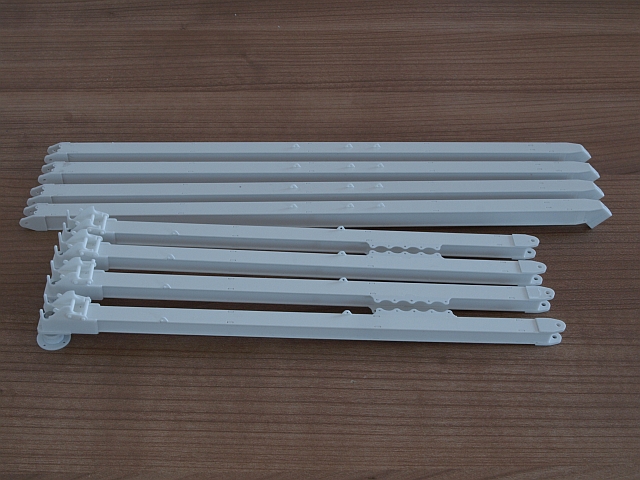

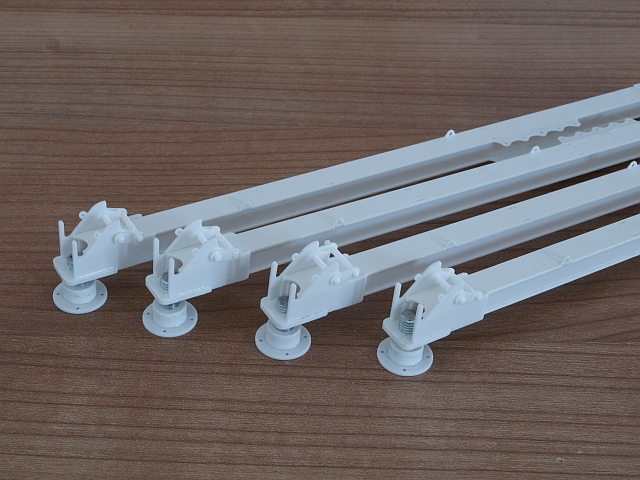

Die Tragholme und Stützholme bestehen aus einer Hohlkastenkonstruktion mit drehbarem Anschluss, an welchem diese mit dem Grundträger, bzw. Unterwagen-Turmstück verbolzt werden. Der Lastabtrag aller vier Tragholme läuft über einen massiven Gewindestab auf großdimensionierte Stahlmatten (2 Matten pro Stütze). Weiterhin kann an den Tragholmen seitlich über Streben der Stützwinkel eingestellt werden.

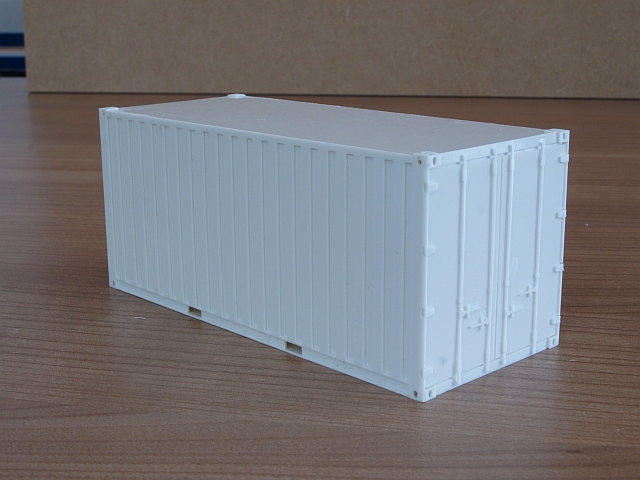

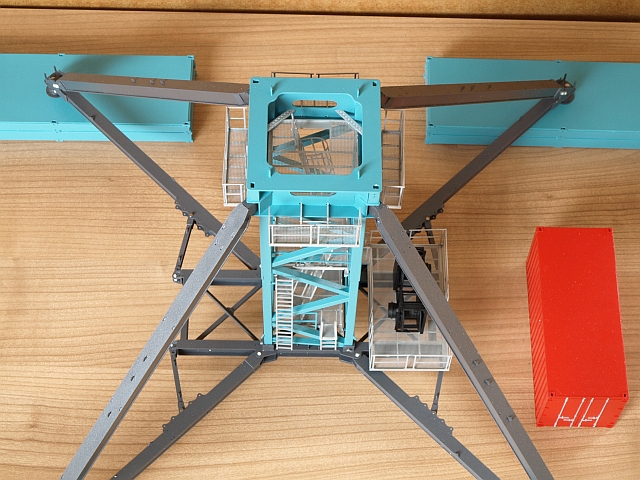

Stromaggregat und Kabelnachführung:

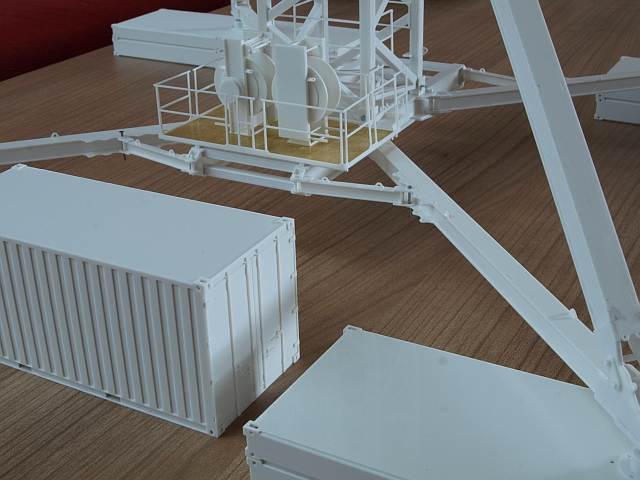

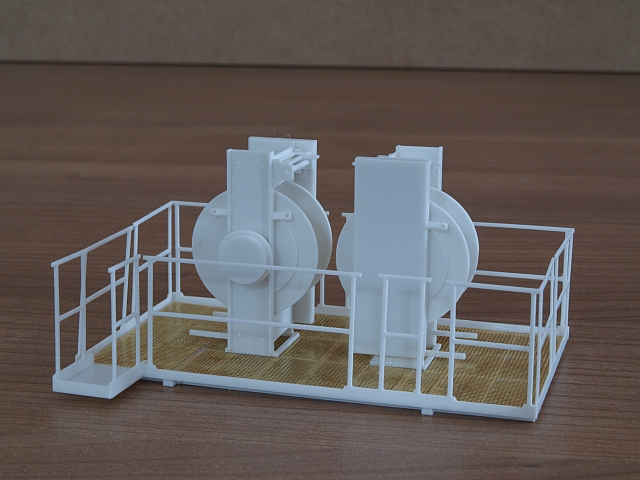

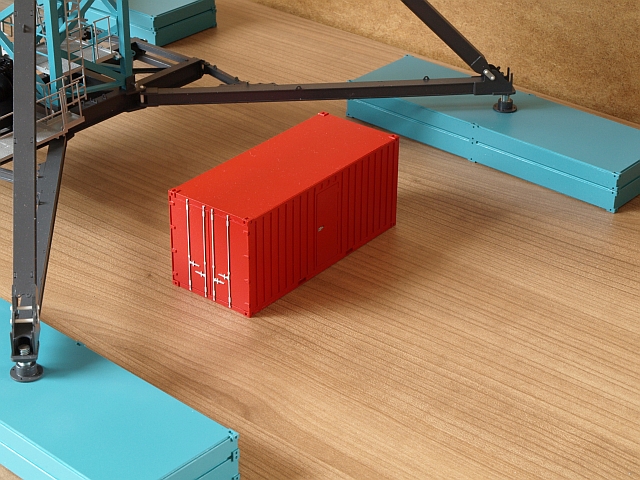

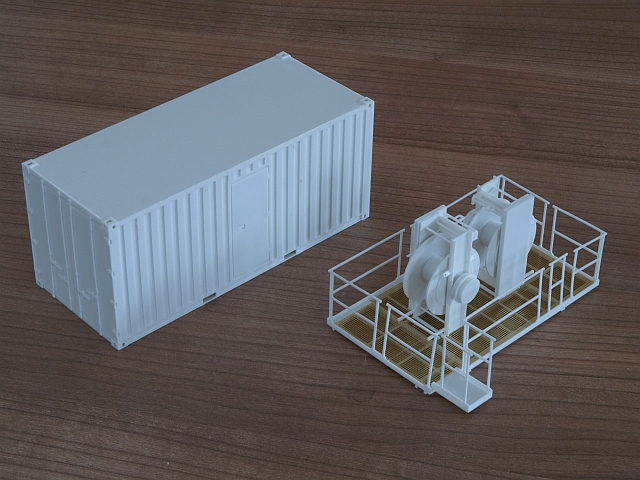

Der Turmdrehkran wird mit Strom betrieben. Damit man nicht auf einen örtlichen Baustromanschluss angewiesen ist, hat man für den TDK eine mobile Aggi-Einheit entwickelt. Dazu wurde ein Diesel Generator samt Notstromeinheit in einem schallgedämmten 20-Fuß Container installiert. Dieser Container lässt sich problemlos von Baustelle zu Baustelle transportieren. Über zwei große Kabeltrommeln, welche auf einer Trägereinheit am Stützkreuz platziert werden, werden die Starkstromkabel nach oben zur Klettereinrichtung nachgeführt.
