Liebherr Turmdrehkran 1000 EC-B 125 Litronic

Baubericht Nr.6: Gegenausleger

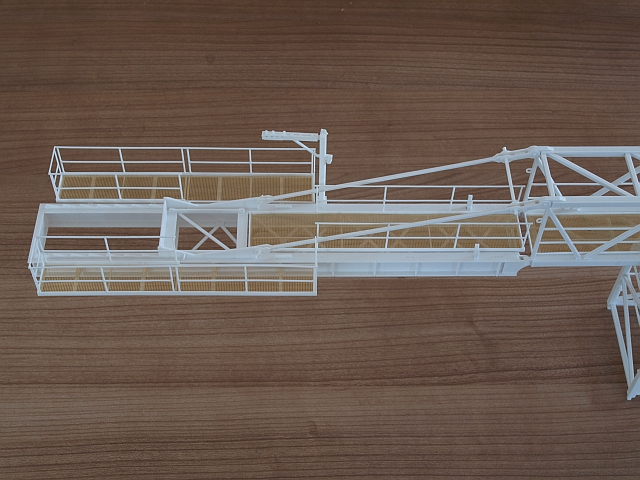

Der Gegenausleger des Turmdrehkranes besteht aus zwei tragenden Komponenten. Vorne der Hauptträger, welcher über vier Verbindungslaschen direkt mit der Drehbühne verbolzt wird, hinten das Gegenausleger Kopfstück mit der Hubwerkseinheit und den Ballastklötzen.

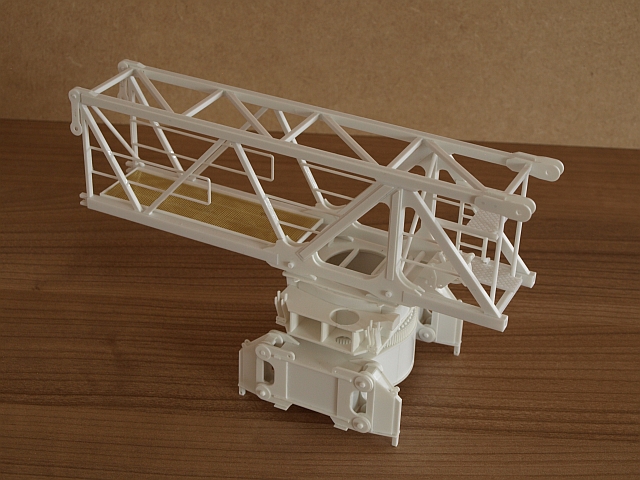

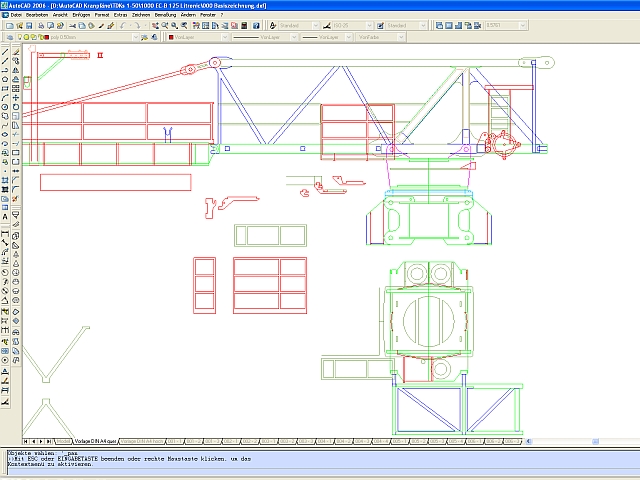

Hauptträger:

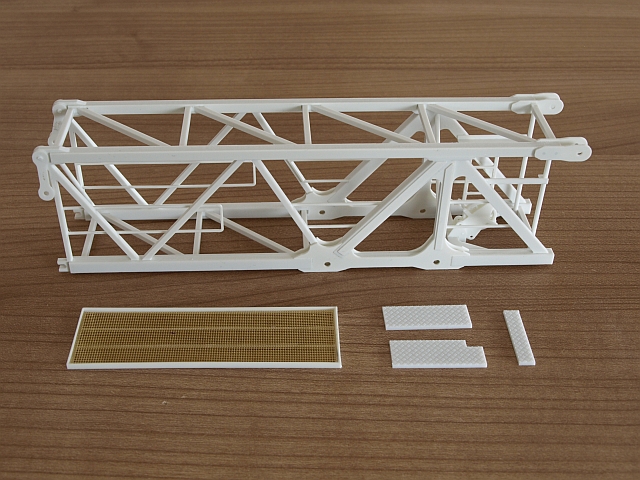

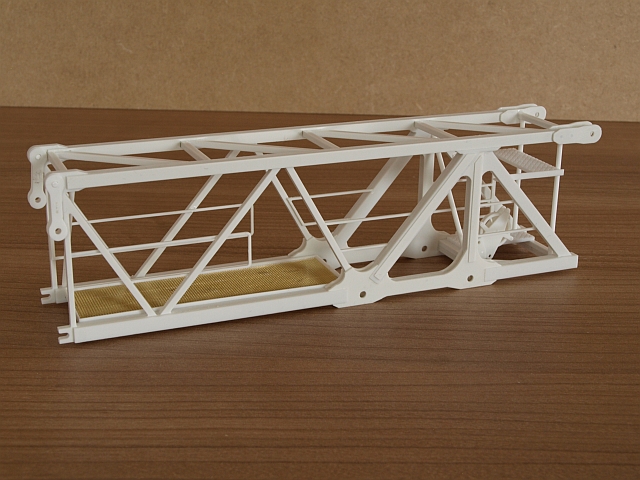

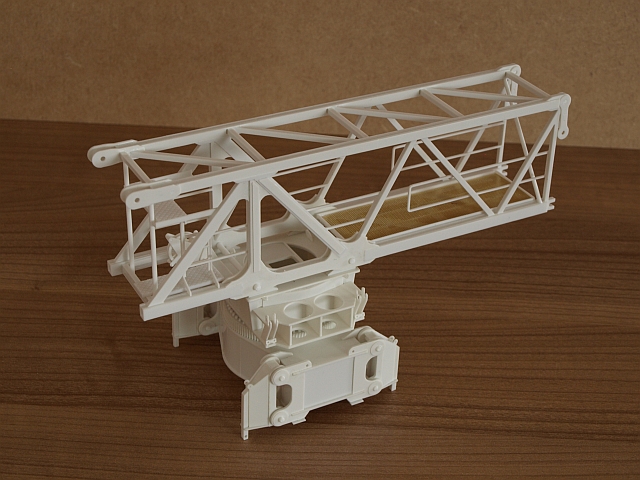

Ähnlich den Turmstücken ist der Hauptträger auch in Rahmenbauweise erstellt. Alle vier Seitenrahmen sind aus Vollmaterial gefräst, sodass keine Streben per Hand aus Vierkantstangen zugeschnitten werden müssen. Weiterer Vorteil: der gesamte Rahmen ist 100% passgenau und wird nicht, sobald er mit mehreren Auslegerstücken verbolzt wird, krumm und schief. Im vorderen Bereich ist eine Umlenkrolle für das Tragseil eingebaut. Diese kann wie beim Originalkran in zwei Positionen verbolzt werden (Transport- bzw. Betriebszustand).

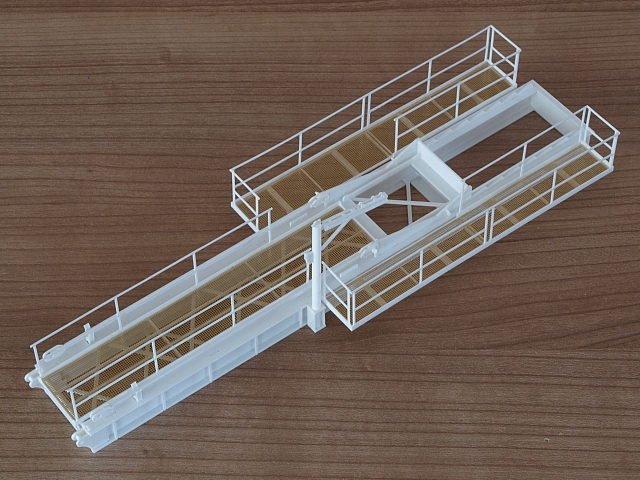

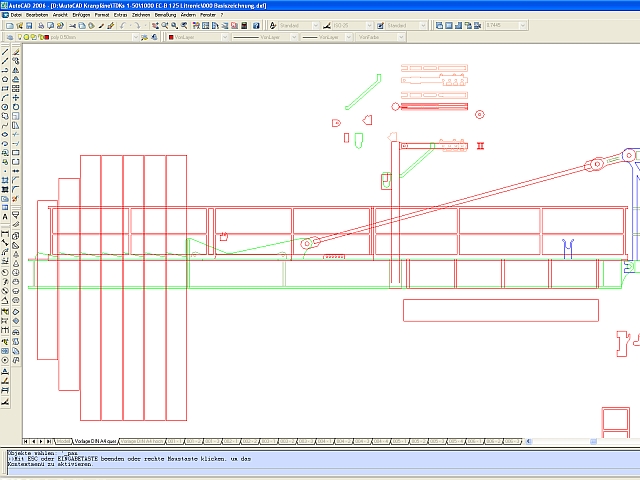

Gegenausleger Kopfstück:

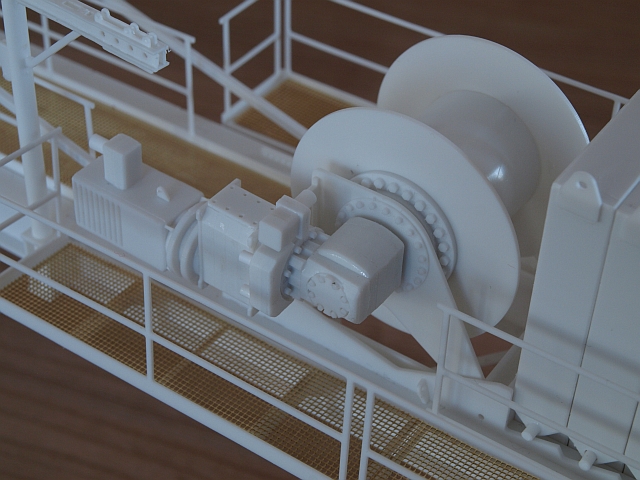

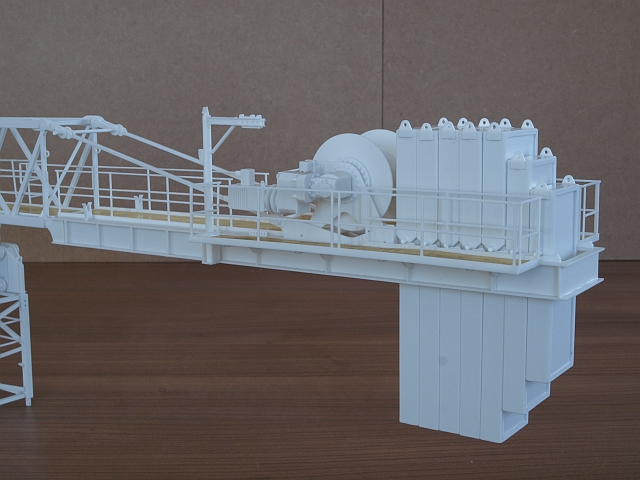

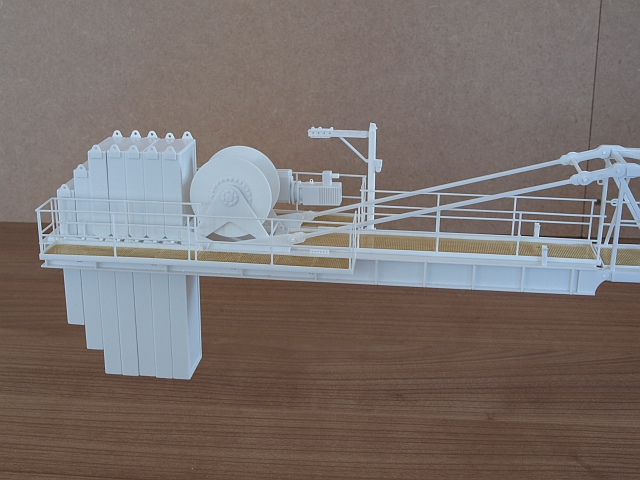

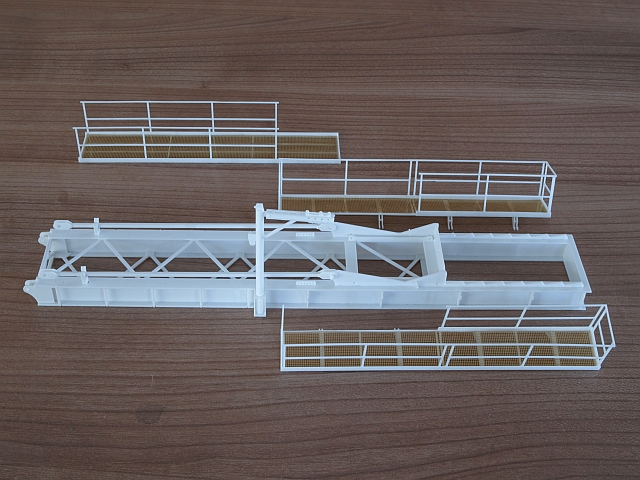

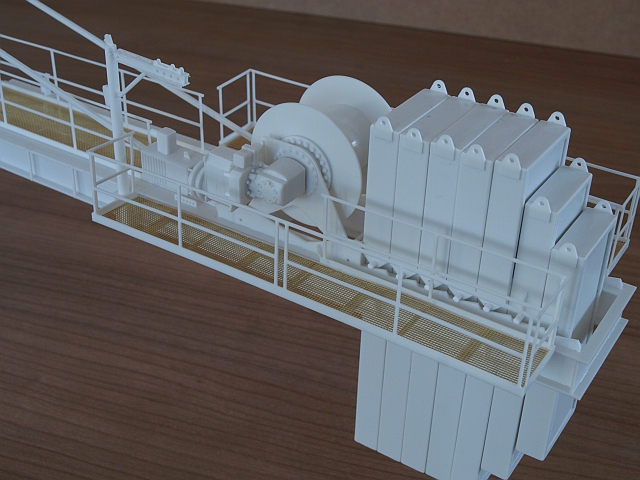

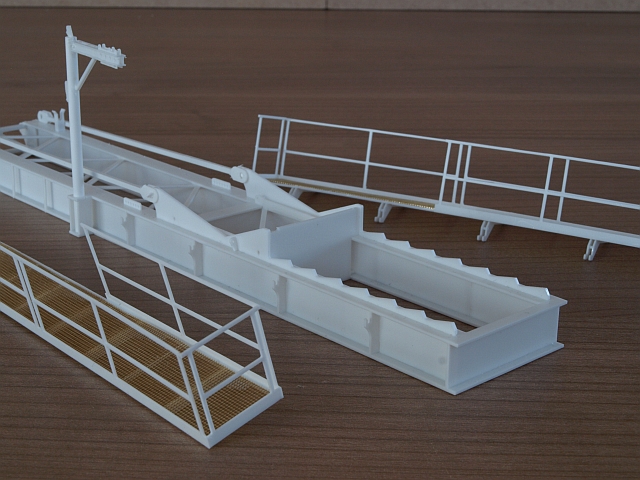

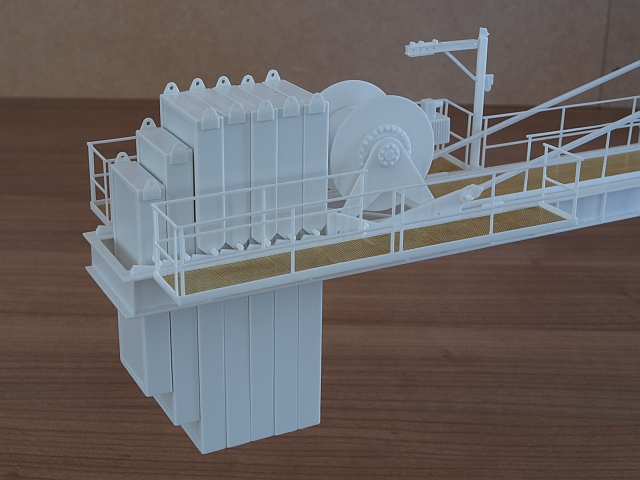

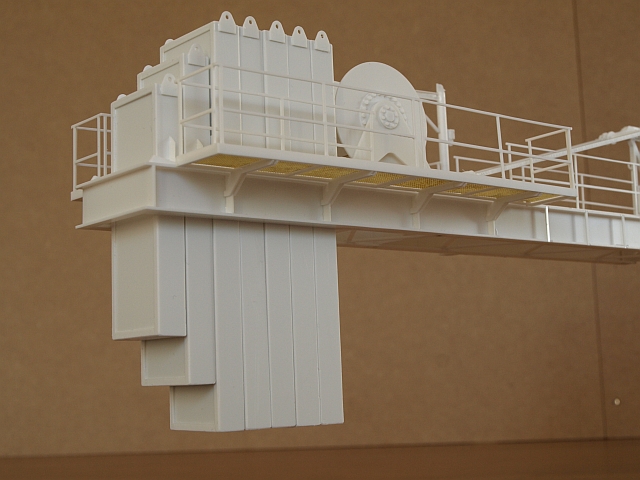

Das Kopfstück des Gegenauslegers trägt die Hubwerkseinheit und bietet Platz für 7 Ballastklötze. Beim Modell sind alle Komponenten steckbar, z.B. die beiden seitlichen Laufpodeste aber auch die Hubwerkseinheit, welche mit 1mm Rundmaterial am Träger verbolzt werden kann. Zur Detaillierung ist auch der kleinen Lastarm nachgebaut, mit diesem kann beim Original u.a. der Motor der Hubwerkseinheit getauscht werden.
