Liebherr LTM-1500 8.1

Baubericht Nr.6:  Teleskopausleger

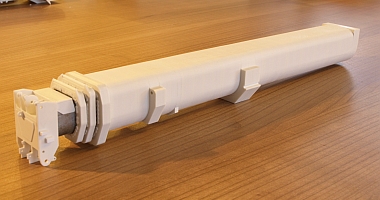

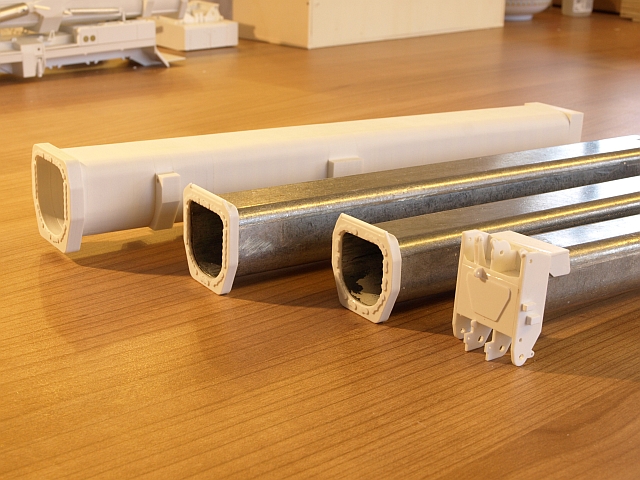

Das Anlenkstück des Teleskopauslegers habe ich in "Sandwichbauweise" konstruiert. Diese Bauweise schien mir die praktikabelste Möglichkeit, das Anlenkstück sehr passgenau und stabil zu fertigen. Die restlichen drei Ausschübe des Teleskopmastes sind aus den Metallprofilen eines alten AC-500 erstellt.

Im Prinzip besteht das Anlenkstück aus einzeln gefrästen Ringen, welche aneinander geklebt werden und somit in Summe ein Rohrprofil ergeben. Dabei sind an einzelnen Ringen bereits die Aufnahmen für die Superlifteinrichtung und die Hydraulik Zylinder angebracht. Anschließend werden noch etliche Details und Anbauteile am Anlenkstück befestigt.
