Projekte, CNC Cutted, 1/50
Liebherr LTM-1500 8.1
Baubericht Nr.7: Hydraulik Zylinder

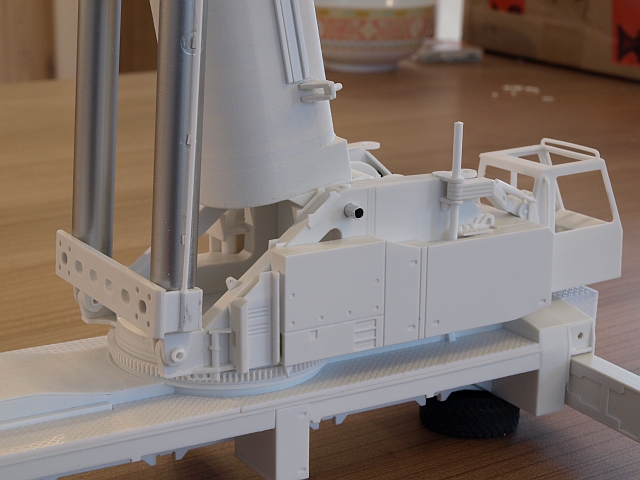

Die Hydraulikzylinder des LTM-1500 bestehen aus Aluminium Rundprofilen und Polystyrol. Die Verwendung von Aluminium Rohren anstatt Polystyrol hat mehrere Vorteile. Zum einen kann dadurch eine größere Stabilität und Tragfähigkeit des Teleskopauslegers erreicht werden, zum anderen lässt sich in Aluminium ein Gewinde für eine kleine Madenschraube schneiden. Mit der Madenschraube wird der ausgefahrene Stempel des Zylinders in seiner Position arretiert.
